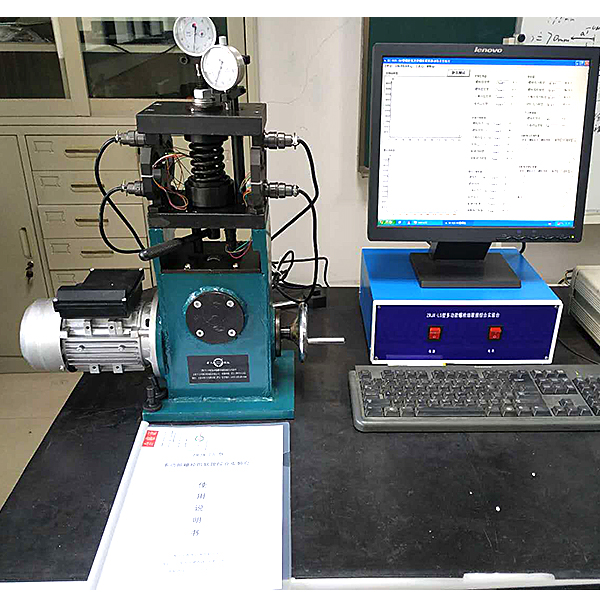

螺栓動靜態綜合測試實驗他,輪系創新組合實驗臺

一、功能及特點：
螺栓組聯接實驗裝置能進行螺栓靜動態受力、變形、剛度、軸向載荷、預緊拉力等實驗.
專用測試分析軟件能對螺栓靜動態進行相關的檢測，并能對比實測和仿真曲線，曲線可打印。
所有被測試元件采用全橋測試電路，各應變測試結構穩定、重復性好、精度高。
采用單相交流電機（220V電源），方便啟動電機進行靜動態螺栓實驗。
專用測試分析軟件具有多媒體教學功能，學生可通過軟件中的實驗說明自主進行實驗，并通過軟件進行試驗報告的編輯。
二、實驗?zāi)康?br /> 1、了解螺栓聯接在擰緊過程中各部分的受力情況。
2、計算螺栓相對剛度，并繪制螺栓聯接的受力變形圖。
3、驗證受軸向工作載荷時，預緊螺栓聯接的變形規律，及對螺栓總拉力的影響。
4、通過螺栓的動載實驗，改變螺栓聯接的相對剛度，觀察螺栓變應力幅值的變化，以驗證提高螺栓聯接強度的各項措施。
三、實驗項目
1、基本螺栓聯接靜動態實驗。
2、增加螺栓剛度的靜動態實驗。
3、增加被連接件剛度的靜動態實驗。
4、改用彈性墊片的靜動態實驗。
四、基本配置：
1、螺栓聯接綜合實驗臺：1臺；
2、靜動態測量儀：1臺；
3、專用扭力扳手0-200Nm：1把；
4、量程為0-1mm的千分表：2個；
5、使用說明書：1份；
6、實驗指導書：1份；

螺栓動靜態綜合測試實驗他,輪系創新組合實驗臺

實驗項目：
1、輪系運動方案設計與分析；
2、輪系拼裝實訓：
2K-H行星輪系16種；
2K-H型差動輪系24種；
3K周轉輪系1種；
定軸輪系1種；
復合輪系2種；
運動分解、合成2種等總46種。
3、輪系結構分析：對給定的輪系進行結構分析，計算其自由度、傳動比
4、輪系虛擬裝配與仿真實驗。
1. 能完成運動副的拼接、拆卸（爆炸）的演示。并配有相應的運動副簡圖及文字說明；
2.能完成45種輪系機構的形象逼真三維運動演示；機構虛擬裝配，機構的自動裝配和拆卸分解過程，通過對各種輪系機構在虛擬軟件中的模擬運動演示，增加對機構動特點及其結構運動多樣性等問題初步的理解
基本結構：
1、實驗臺為45#鋼制，表面鍍硬鉻；X調節距離980mm，Y調節距離530mm，Z調節距離100-180mm；外形尺寸1180×360×660mm。
2、零件存放箱 機架材料：2mm厚冷軋鋼板 表面處理：噴塑 外形尺寸：620×320×170mm
3、各種正斜圓柱齒輪、各種錐齒輪、各種內齒輪、各種導桿傳動軸、各種活動銅軸瓦支承座、標準件等140多種類型369多個零部件組成各類模塊（零件材料為45#鋼與663銅材，經表面處理）。
